WNK ATEX Patlama Dayanıklı IP68 Derin Kuyu Tarımsal İrişim Tankı için Denizaltı Seviye Göndericisi RS485 Modbus

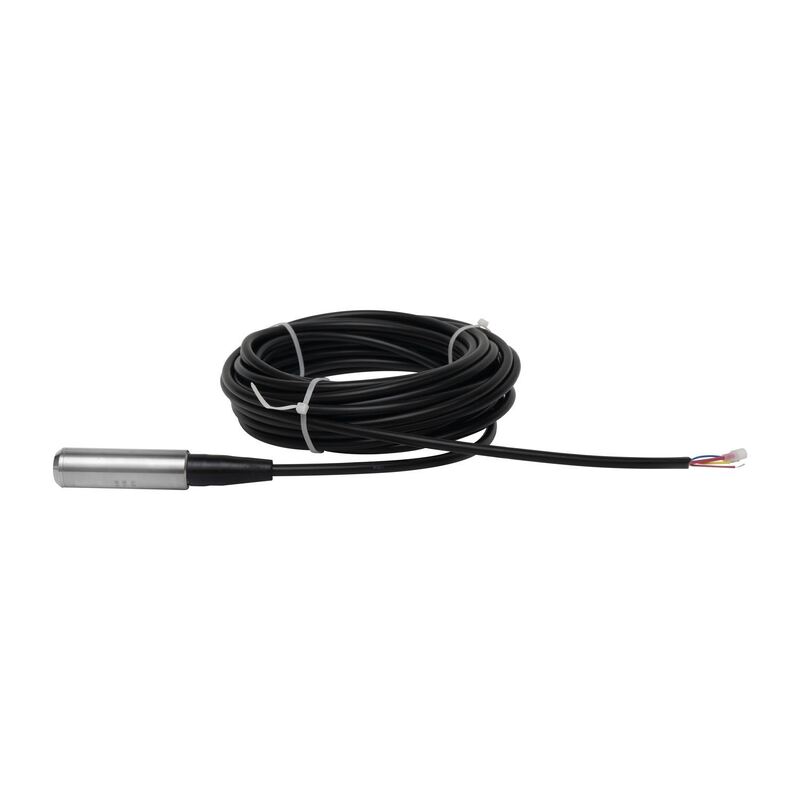

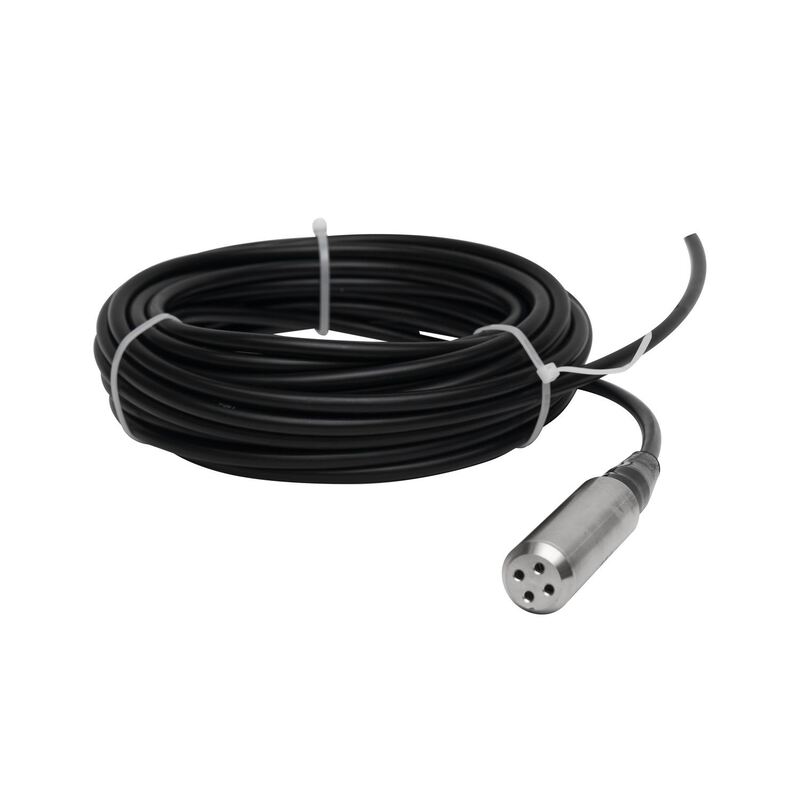

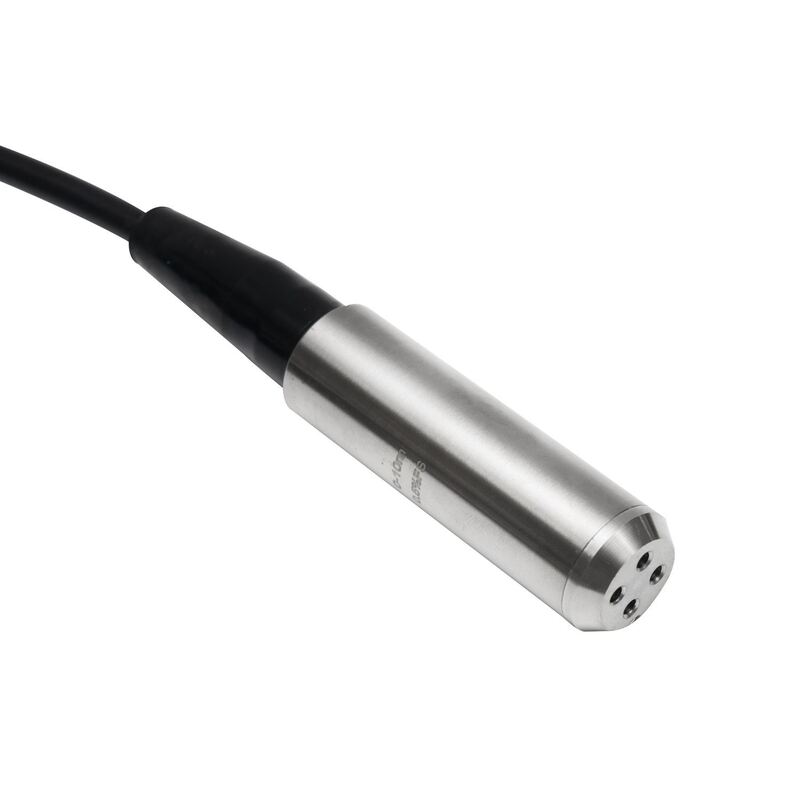

WNK ATEX Patlamaya Dayanıklı IP68 Dalgıç Seviye Transmitter RS485 Modbus

WNK8010-ATEX-RS Patlamaya Dayanıklı Seviye Transmitter'ı tehlikeli tarım ve endüstriyel ortamlarda çoklu sensör ağları için ATEX içsel güvenlik sertifikasını RS485 Modbus RTU dijital iletişimi ile birleştirir. Zone 0 gaz atmosferleri için ATEX Ex ia IIC T4 Ga sertifikalı ve 200 metreye kadar IP68 dalgıç özelliğine sahip olup, tek bir RS485 veri yolu üzerinde 32 adede kadar sensöre olanak tanır - bu da patlama korumasının zorunlu olduğu çok kuyulu sulama izleme, tank çiftlikleri ve dağıtılmış yeraltı suyu ağları için kablolama maliyetlerini önemli ölçüde azaltır.RS485 Modbus Çoklu Sensör Ağı

Veri Başına 32 Sensöre Kadar:

• Tek bir bükümlü çift RS485 kablosu üzerinde birden fazla WNK8010-ATEX-RS transmitter'ını seri bağlayarak, bir kontrolcüden onlarca kuyuyu veya tankı izleyinModbus RTU Protokolü:
• PLC/SCADA entegrasyonu için standart Modbus fonksiyon kodları 03/04 (seviye, sıcaklık, teşhis okuma) ve 06/16 (yapılandırma yazma)Yapılandırılabilir Parametreler:
• Modbus komutları aracılığıyla ayarlanabilir Modbus adresi (1-247), baud hızı (1200-115200bps), veri formatı ve sensör sıfır/ölçeğiDijital Hassasiyet:
• Metre cinsinden doğrudan 32-bit kayan nokta seviye okuması, analog sinyal sapmasını, toprak döngüsü hatalarını ve A/D dönüşüm gürültüsünü ortadan kaldırırÇift Çıkış Seçeneği:
• Hem modern hem de eski kontrolcülere sahip karma sistemler için eşzamanlı RS485 dijital + 4-20mA analog çıkışTehlikeli Tarım İçin ATEX Sertifikalı

Zone 0 Gaz (Ex ia IIC T4 Ga):

• Sulama kuyularındaki anaerobik ayrışmadan kaynaklanan biyogaz, yeraltı suyundaki metan ve dizel pompa istasyonları yakınındaki yakıt buharları dahil olmak üzere sürekli patlayıcı atmosferler için güvenlidirZone 20 Toz (Ex ia IIIC T135°C Da):
• Tahıl tozu, gübre tozu ve pestisit karıştırma alanları dahil olmak üzere yanıcı tarım tozları için sertifikalıdırGalvanik İzolasyon:
• Dahili RS485 sinyal izolasyonu, birden fazla sensör ortak bir veri yolunu paylaştığında tehlikeli ve güvenli alanlar arasındaki toprak döngülerini ortadan kaldırırTeknik Özellikler

Model

Çok Kuyulu Sulama Tarlaları:

• Tek bir RS485 Modbus ağı üzerinden onlarca sulama sondaj kuyusundaki su seviyelerini eşzamanlı olarak izleyerek merkezi pompa kontrolü ve su tahsisini mümkün kılarTank Çiftliği İzleme:
• Dizel ve kimyasal depolama alanları için ATEX sertifikalı güvenlikle tek bir veri yolu üzerinde 32 adede kadar depolama tankını (su, gübre, yakıt) bağlayınYeraltı Suyu İzleme Ağları:
• Zaman damgalı veri kaydı ile uzun süreli dijital akifer izleme, Modbus-4G ağ geçitleri aracılığıyla uzaktan telemetriSulama Kanal Sistemleri:
• Uzun kablo mesafelerinde (9600bps'de 1200m'ye kadar) dijital veri bütünlüğü ile kanal ağları boyunca dağıtılmış seviye algılamaBiyogaz ve Atık Su:
• Biyogaz toplama kuyularında, anaerobik sindirici besleme tanklarında ve tarımsal atık su lagünlerinde izleme için ATEX sertifikalıModbus Kayıt Haritası (Özet)

Kayıt

AB onaylanmış kuruluş tarafından ATEX Tip İnceleme Sertifikası

• Tam malzeme izlenebilirliği ile ISO 9001:2015 üretimi
• 100% sıcaklık telafili ve bireysel olarak kalibre edilmiş
• Modbus iletişimi doğrulaması ile 48 saatlik daldırma yanma testi
• Kapsamlı Modbus protokol kılavuzu ve kayıt haritası dahildir
• İnsan yapımı olmayan hasarlar için 12 ay garanti
• SSS

S: Bir RS485 ağına kaç sensör bağlayabilirim?

C: Tekrarlayıcı olmadan RS485 segmenti başına 32 adede kadar WNK8010-TT ATEX-RS sensörü. RS485 tekrarlayıcıları ile 247 sensörlü ağlar mümkündür - her biri 1-247 arasında benzersiz bir Modbus adresine sahiptir.
S: RS485'in de bir ATEX bariyerinden geçmesi gerekiyor mu?

C: Evet. RS485 iletişim hatları, RS485 sinyalleri için tasarlanmış sertifikalı bir ATEX IS bariyerinden geçmelidir. Güvenilir Modbus iletişimi için RS485 diferansiyel sinyal bütünlüğünü koruyan bariyer modellerini öneriyoruz.
S: Bunu mevcut bir 4-20mA sisteme sonradan takabilir miyim?

C: Evet. WNK8010-ATEX-RS, eşzamanlı RS485 + 4-20mA çıkış ile sipariş edilebilir, bu da mevcut 4-20mA kontrolcülerle uyumluluğu korurken dijital Modbus izlemesi eklemenize olanak tanır.
S: RS485 Modbus için maksimum kablo mesafesi nedir?

C: Uygun bükümlü çift ekranlı kablo ile 9600 baud'da 1200 metreye kadar. Daha uzun mesafeler için Modbus-fiber veya Modbus-4G ağ geçitleri ağı sınırsız olarak uzatabilir.
S: Minimum sipariş miktarı nedir?

C: Değerlendirme ve protokol testi için 1 parçadan başlayan siparişleri kabul ediyoruz. ATEX sertifikası belgeleri 2-3 hafta teslim süresi gerektirir.
